32G 多协议 SerDes PHY

32G 多协议 SerDes (MPS) PHY 旨在满足下一代高速有线和无线 5G 基础架构应用的功率效率和性能要求。

32G 工作原理

Rambus 32G MPS PHY 是一款全面的 IP 解决方案，针对通信、网络和数据中心应用中典型的长距离信道的功耗和面积进行了优化。凭借高性能和多协议兼容性，PHY 在包括 PCIe 4.0、JESD204B/C、CPRI 和以太网在内的各种行业标准互连协议中支持 2.5 – 32 Gbps 的数据速率。它能够通过一种可扩展的高效架构针对特定的应用进行优化，该架构具有可编程的自适应接收均衡功能，并支持发送 FIR 自适应。

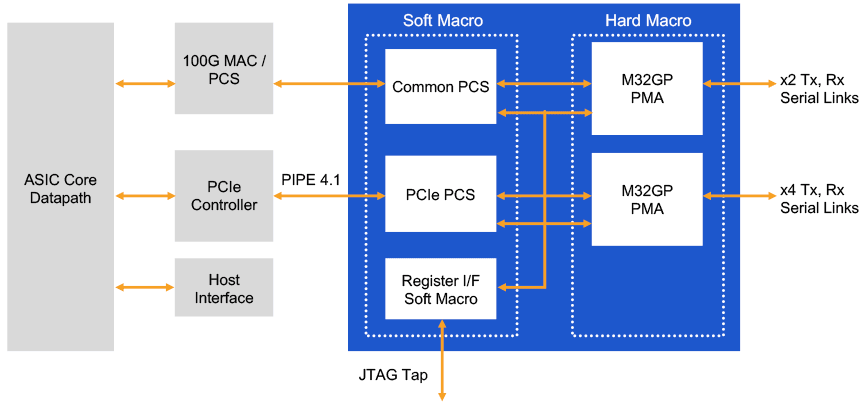

32G MPS PHY 子系统示例

32G MPS PHY 采用面向系统的方法进行设计，优化性能和功能时考虑了接口、互连和信道，以最大限度地提高在当今最具挑战性的系统环境中的灵活性。这使得该 PHY 成为高性能有线和 5G 无线基础架构应用的理想选择。

解决方案产品

特点

可交付成果

服务

特点

可交付成果

服务

协议兼容性

协议	数据速率 (Gbps)	应用
PCIe 4.0	16	超大规模数据中心和大数据应用
100GBASE-KR4	25.78125	铜背板网络
40GBase-KR4	10.3125	铜背板网络
10GBase-KR	10.3125	铜背板网络
CEI-28G-VSR	19.6-28.1	电信和网络
CEI-28G-SR	19.9-28.05	电信和网络
CEI-28G-MR	19.9-28.1	电信和网络
CEI-25G-LR	19.9-25.8	电信和网络
CEI11-SR, LR	9.95-11.2	电信和网络
JESD 204B/C	3.125 – 32	高速数据转换器连接
CPRI	1.22 – 24.33	无线基站

SerDes 在 28Gbps 及更高速率下面临信号完整性挑战

随着数据速率超过 28Gbps 达到 56Gbps 甚至更高，越来越难以保持信号完整性。在高达 28Gbps 的速率下，由 1 和 0 组成的 NRZ 是首选的标准化编码方案。NRZ 有两个幅度电平，其中在每个符号中包含 1 比特信息，因此也被称为 PAM2（2 电平脉冲幅度调制）。随着串行数据速率达到每个信道 56 Gb/s，带宽增加所导致的信号损伤促使高速串行数据行业采用 PAM4，即 4 电平脉冲幅度调制。对于 PAM4 信号，波特率等于比特率的一半，奈奎斯特频率等于比特率的四分之一。与 PAM2/NRZ 相比，PAM4 通过在每个符号中传输两比特，将给定数据速率的带宽减半。工程师因此可以将信道中的比特率翻倍，而无需将所需带宽增加一倍。
